Das RGBW Modul von Fibaro kann mehr als nur LED Stripes aus dem Baumarkt ansteuern. So werden deine modernen Lampen smart.
Ich hab in der letzen Zeit wirklich wenig auf siio gebloggt. Das lag nicht daran, dass ich mir Urlaub gegönnt habe, sondern das ich mit Kind + Kegel und Smart Home umgezogen bin. Aber 2x Daniel (Daniel König und Daniel Böber) sowie Gabriel alias AlphaX2, Kevin und Hamashi haben euch in dieser Zeit hoffentlich gut unterhalten.
Das neue Zuhause von mir ist eine alte Mühle mit Bachlauf und Mühlenrad geworden, welche nach einer Kernsanierung nun moderne Wohnungen bietet. Viel Platz also für mein Spielzeug :-) Ich habe mir vorgenommen, euch in den nächsten Tagen und Wochen ein paar Sachen (Scripte, Tutorials & Co.) zu zeigen, welche ich in meinem neuen Schloss umgesetzt habe. Passend dazu findet ihr alle Beiträge dazu unter Tag "ChrisBautSchloss" Die intelligente Lichtsteuerung habe ich euch bereits vorgestellt, heute zeig ich euch, wie ich via kleiner Modifikation eine Pendelleuchte in Farbe und Helligkeit via Z-Wave steuern kann.
Falsche Vorstellung
In einem wesentlichen Punkt hat mich der Umzug bestätigt: "echtes" Smart Home wird niemals "out-of-the-box" passieren. Ich habe allerlei Geräte, Sensoren und Komponenten aus der alten Wohnung mitgenommen, sowie die vorhandenen Scripte auf dem Fibaro Home Center belassen. Dennoch kann ich nicht wirklich mein Smart Home "umziehen". Auch wenn ich vorher Beispielsweise ein Fibaro Motion Sensor im Flur hatte und 1 Leuchte, so kann ich dies nicht 1:1 übernehmen. Jetzt benötige ich schon mindestens 2 Motion Sensoren da der Flur recht lang ist. Das heißt nicht nur das ich das LUA Script anpassen muss, sondern auch die Hardware Konfiguration (wie empfindlich der Motion Sensor reagieren soll) ect.
Daher denke ich, ist es nicht möglich ein allumfassendes Smart Home via "Starterpaket" fertig konfiguriert zu verkaufen wie es sich viele wünschen (und so wie es uns die Werbung suggeriert).
Fibaro RGBW Modul kann mehr als nur Stripes steuern
Aber genug abgeschweift (...) das Thema soll das Fibaro RGBW Modul sein. Ich hatte hier und da mal berichtet, wie man es anschließt und um die konkrete Verdrahtung soll es hier auch nicht gehen, denn das kannst du hier nachlesen. Ich will dir kurz in Bildern zeigen, das man dass Fibaro RGBW Modul kann nämlich nicht nur LED Stripes ansteuern.
Bereits einige Zeit vor dem Umzug habe ich ein RGBW Modul in einen Wofi LED Ring (Tischleuchte) verbaut. Hier ist sehr offensichtlich, das der Fibaro RGBW zum Einsatz kommen kann, denn im Ring wird ein LED Stripe verwendet. Im Fuß der Tischleuchte ist ausreichend Platz um das Fibaro RGBW zu verstauen. Lediglich die Antenne sollte aus dem Gehäuse der Wofi Lampe herausführen, da sonst die Z-Wave Funkreichweite stark gedämpft wird durch das Metallgehäuse.
[carousel arrows="display" buttons="display"] [panel title="Fibaro RGBW in Wofi LED" description="moderne Leuchten steuern"]
Unterseite ablösen und aufschrauben
Fibaro RGBW Modul übernimmt Steuerung
Kabel für Spannungsversorgung aufgelötet
Testlauf mit RGBW Modul
Alles im Fuß der Leuchte verstaut
Steuerung via IR und Fibaro App
Fibaro RGBW in Pendelleuchte

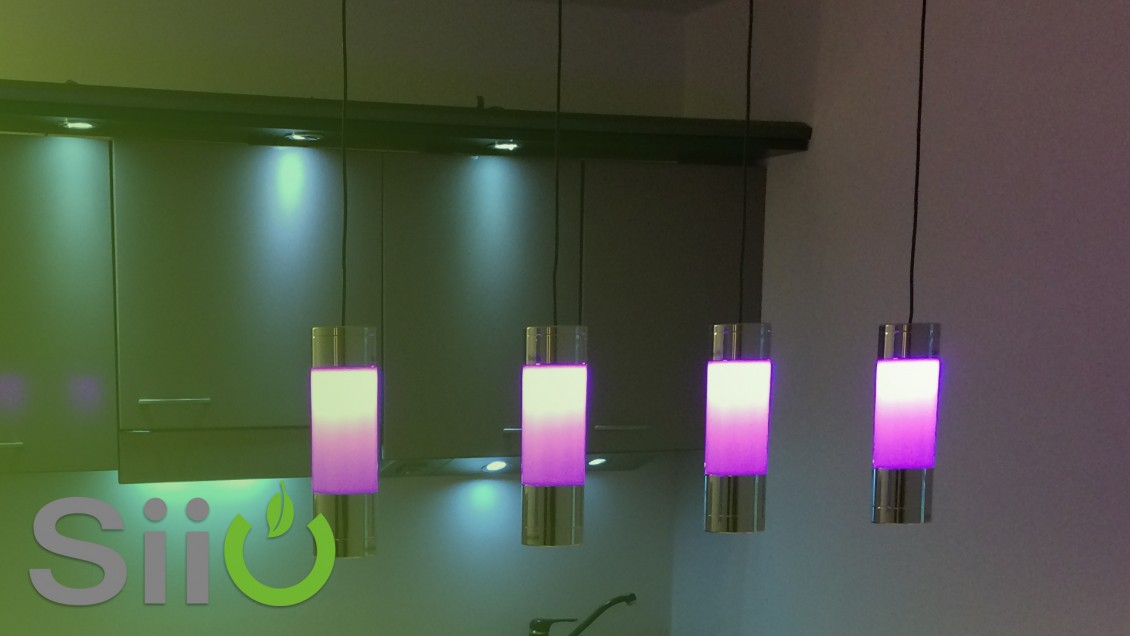

Für die neue Küche über dem Essitsch, sollte es eine Pendelleuchte werden. Bei ebay fand ich eine RGB Pendelleuchte welche man per Fernbedienung in der Farbe variieren konnte. Langweilig :-) . Also direkt, für einen relativ schmalen Taler bestellt.
Auf den ersten Blick sieht es nicht danach aus, als könne man in die Pendelleuchte ganz einfach ein RGBW Modul verbauen. Aber auch hier in der Leuchte laufen je 4 Kabel für jede Farbe (RGBW) pro Leuchte (also 4x ) sowie je Leuchte 1 Kabel für die Masse, an verschiedenen Punkten zusammen. Das Fibaro RGBW Modul kann 4 Kanäle ansteuern. R (rot) G (Grün) B (Blau) und W (weiß). Praktisch, somit kann ich die RGB Farben im Glaskörper variieren und über den W Kanal das warmweiße Licht des Spots unten an der Pendelleuchte dimmen.
[carousel arrows="display" buttons="display"] [panel title="Fibaro RGBW in Pendelleuchte" description="Einbau"]
Pendelleuchte hatte zwei interne Trafos
4x 4 Kabel für RGBW und 1 Bündel Phase
Fibaro RGBW Modul passt locker hinein
Kabel an den RGBW Modul Eingängen
Die Pendelleuchte von Eglo hatte zwei Trafo Netzteile (von 230V auf 12V) verbaut. Das eine diente für die RGB Farben im Glaskörper der Leuchte, das andere für war für den warmweiß Spot unten an der Pendelleuchte. Diese waren zudem noch untereinander verschalten. Ich entschied mich dafür, beide Netzteile zu entfernen und gegen ein LED Trafo mit 12V und 3A zu ersetzen.
[carousel arrows="display" buttons="display"] [panel title="Fibaro RGBW in Pendelleuchte" description="Einbau"]
Fibaro RGBW Modul in Pendelleuchte
RGBW Steuerung in Pendelleuchte
Ich hatte Glück, das ich beim Elektriker Wünsche äußern durfte. So konnte dieser bei der Kernsanierung 1x Strom (nicht geschaltet) zur Küchendecke führen, sowie 2x potentialfrei geschaltete Kabel. Praktisch ist nämlich, das der Fibaro RGBW vier Eingangskanäle bietet. Zunächst hatte ich überlegt so jeden Farbkanal einzeln variieren zu können, aber das ist Quatsch. Das macht man im Alltag nicht. Somit hab ich mich entschieden "nur" zwei Eingänge zu belegen. Den IN 4 (für Weiß) nutze ich nun um die Spots mit dem warmweißen Licht zu dimmen und bei dem Anderen Eingang nutze ich die Funktion die Farbe der RGB Leuchten im Glaskörper zu variieren.
[carousel arrows="display" buttons="display"] [panel title="Fibaro RGBW in Pendelleuchte" description="Lichtsteuerung"]
Z-Wave Pendelleuchte mit W Kanal
Z-Wave Pendelleuchte mit W Kanal
Z-Wave Pendelleuchte mit W Kanal
Neben dem setzen verschiedener Lichtstimmungen, ist das RGBW Modul sehr praktisch um optische Rückmeldungen zu geben. So blinken bei mir die Leuchten blau wenn ein Floodsensor Wasser erkannt hat oder pulsieren gelb wenn es draußen Windig - und eines der Fenster noch geöffnet ist. Aber dazu in einem der nächsten Tutorials mehr.
[youtube url="https://www.youtube.com/watch?v=77S52LlHV-0" fs="1" loop="1" rel="0" showsearch="0"]to long to read
Wir hatten hier und da schon darüber berichtet, das dieses Modul nicht nur zur Lichtsteuerung eingesetzt werden kann. So haben wir hier beispielsweise beschrieben, wie mit dem Modul eine Fußbodenheizung gesteuert werden kann. Das Fibaro RGBW Modul ist aufgrund seiner geringen Baugröße ein mächtiges kleines und vor allem vielseitiges Tool. Meiner Meinung nach das beste aus dem Hause Fibaro. Vielleicht ist der Name etwas unglücklich gewählt?
(...) und wo hast du das Fibaro RGBW Modul verbaut?
